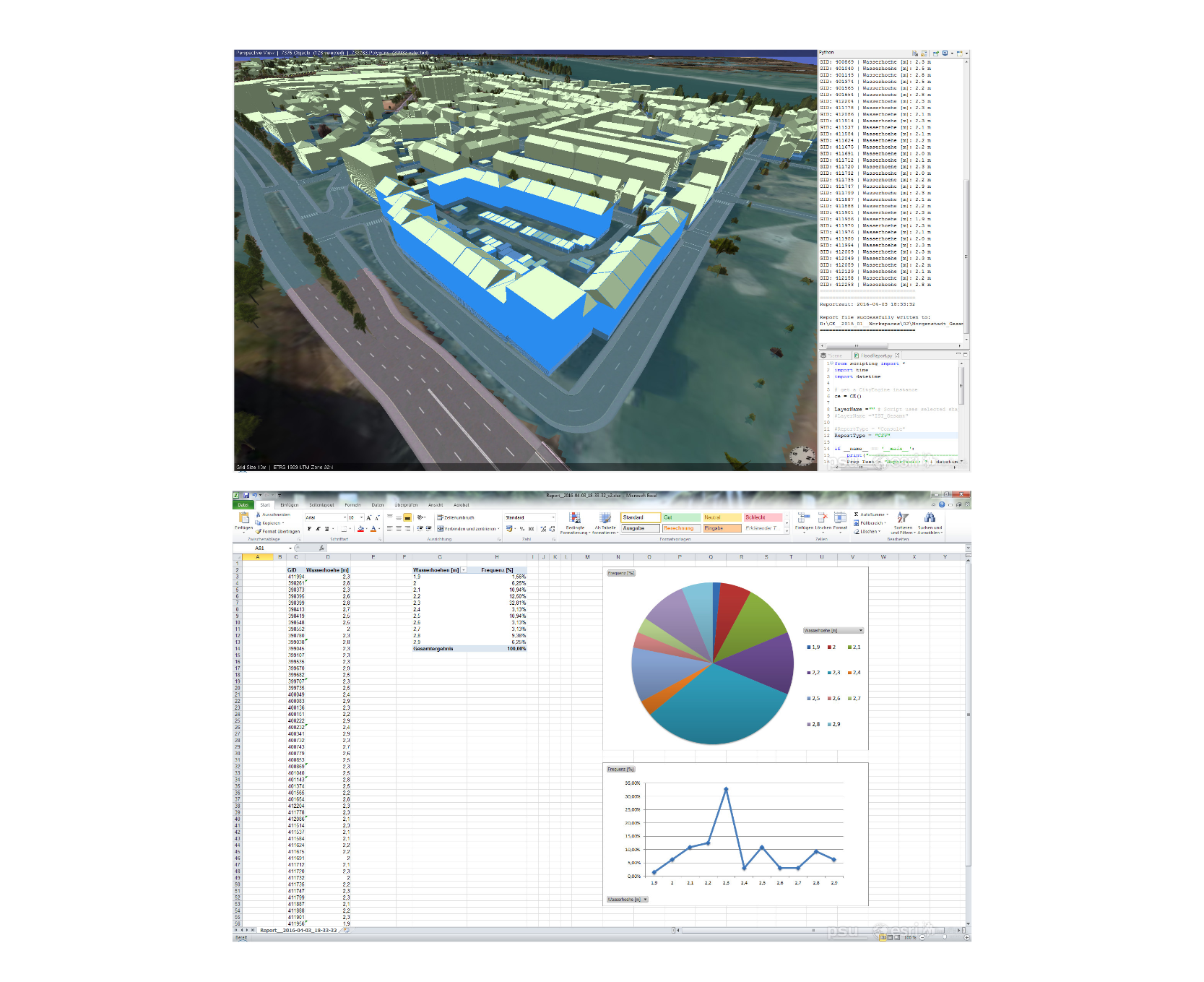

Hochwasserauswertung

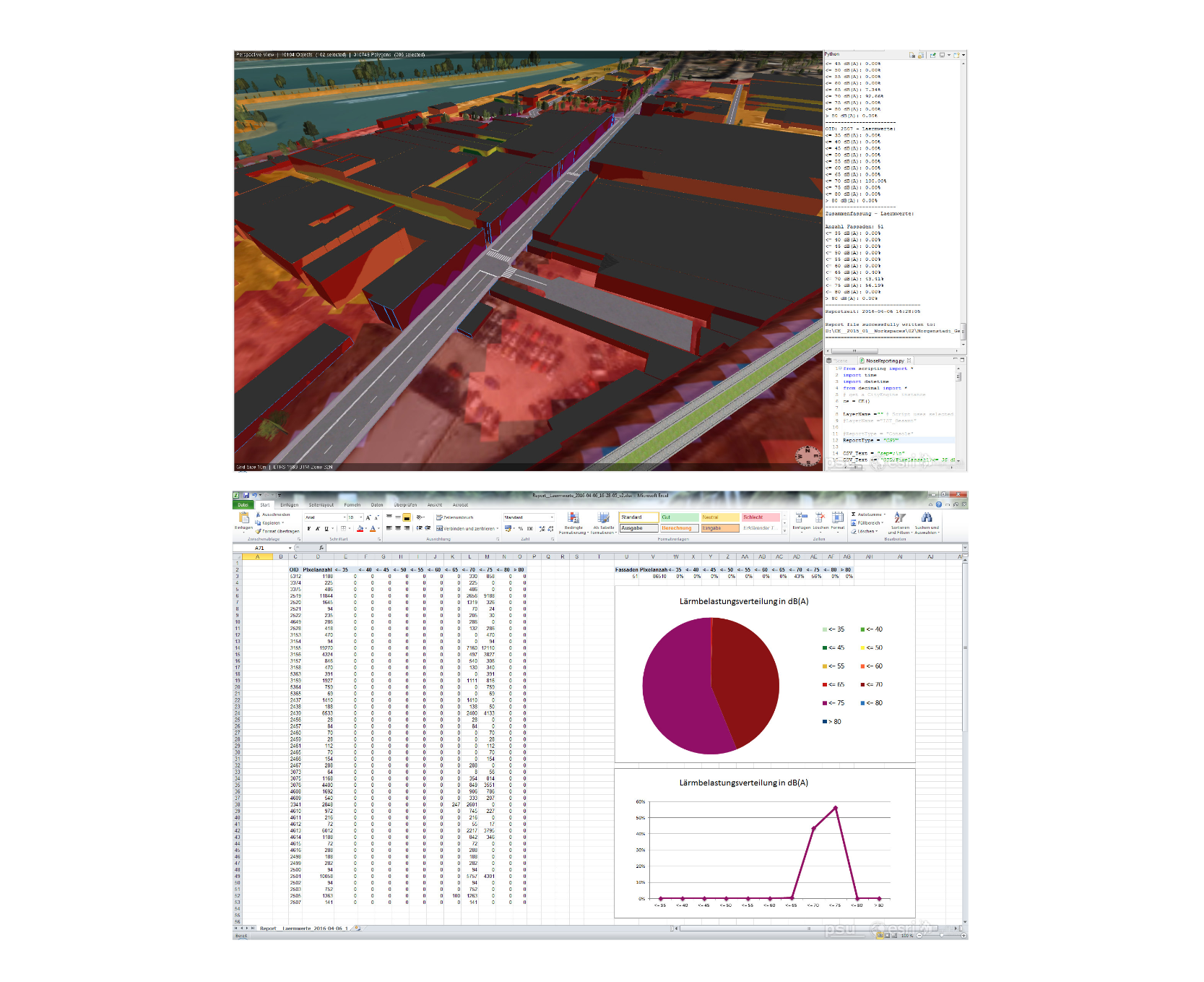

Lärmauswertung

Hochwasserauswertung

Lärmauswertung

„Morgenstadt: City Insights Innovation Network“ (m:ci) ist ein durch die Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. unterstütztes Verbundforschungsprojekt, bestehend aus europäischen sowie weltweit vertretenen Interessengruppen aus dem Bereich urbaner Nachhaltigkeit.

Im Rahmen der Morgenstadt Projektphase II entwickeln die Unternehmen Esri (Environmental Systems Research Institute) und Prof. Schaller UmweltConsult (PSU) unter der Projektleitung der Fraunhofer-Gesellschaft in Kooperation mit der Stadt Köln eine dreidimensionale GIS Datenbasis zur Analyse und Visualisierung von Zukunftsszenarien des Stadtteils Köln-Mülheim Süd.

Hauptziel dieses Vorhabens ist es, GIS Technologien für Smart Cities als Unterstützung für die Implementierung eines ganzheitlichen Ansatzes nachhaltiger urbaner Entwicklung im Stadtteil Mülheim zu testen. Über die Visualisierung des Istzustandes hinaus beabsichtigt das Projekt die Simulation nachhaltiger und innovativer Entwicklungsszenarien für den Stadtteil. Im Ergebnis wird damit der Politik und der Verwaltung ein Instrument an die Hand gegeben, welches eine anschauliche Darstellung von neuen Stadtplanungsprojekten und -szenarien erlaubt sowie eine Internet-basierte Bürgerbeteiligung zulässt.

Auf Basis von der Stadt Köln bereitgestellten Daten (u. a. Grundrisse mit Attributen, Höhenmodelle, Luftbilder, Bebauungspläne und Energieverbrauchsdaten) entstanden, teils in Zusammenarbeit mit Projektpartnern, folgende 3D-GIS Anwendungen:

Projektbeschreibung

Steckbrief

Auftraggeber	Esri Deutschland Group GmbH
Projektpartner	Fraunhofer IAO, Stuttgart Esri Deutschland Group GmbH Stadt Köln
Bearbeitungszeitraum	2014 - 2016
Leistungen	3D-GIS Datenvorbereitung und Integration 3D-GIS-Analyse und Modellierung 3D-Visualisierung und Modellkopplung
Download	Morgenstadt_Köln_Projektblatt.pdf [5,8 MB]

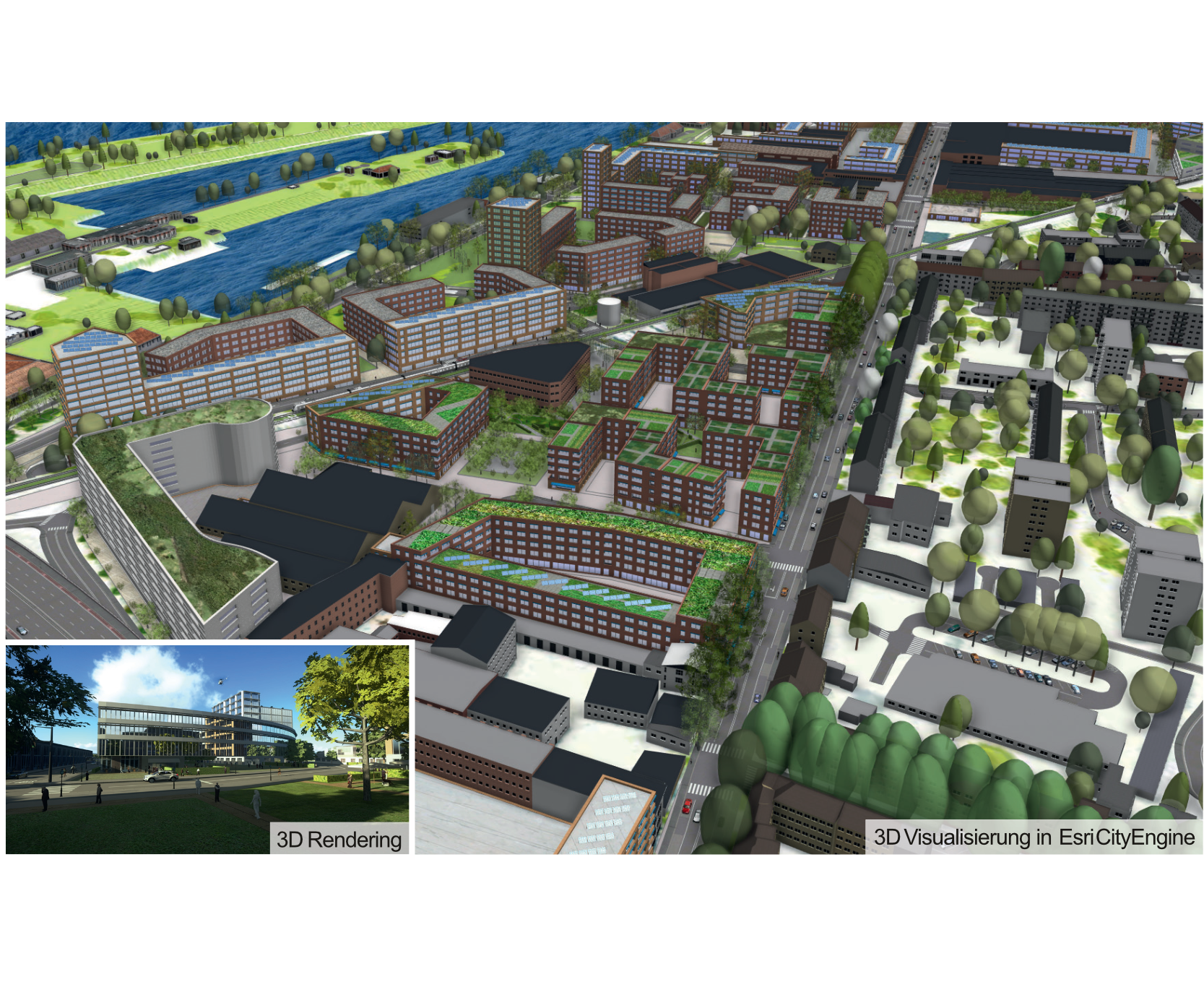

3D-Visualisierung mit fotorealistischen Gebäude- und Baum-Modellen

Auf Grundlage des städtebaulichen Konzepts und detaillierter architektonischer Studien wurde ein Entwicklungsszenario konstruiert und in das Ist-Modell eingebettet. Von dieser Modellkombination aus Ist- und Planzustand wurden Video-Darstellungen in unterschiedlichen Stilen wie auch interaktive Anwendungen erstellt.

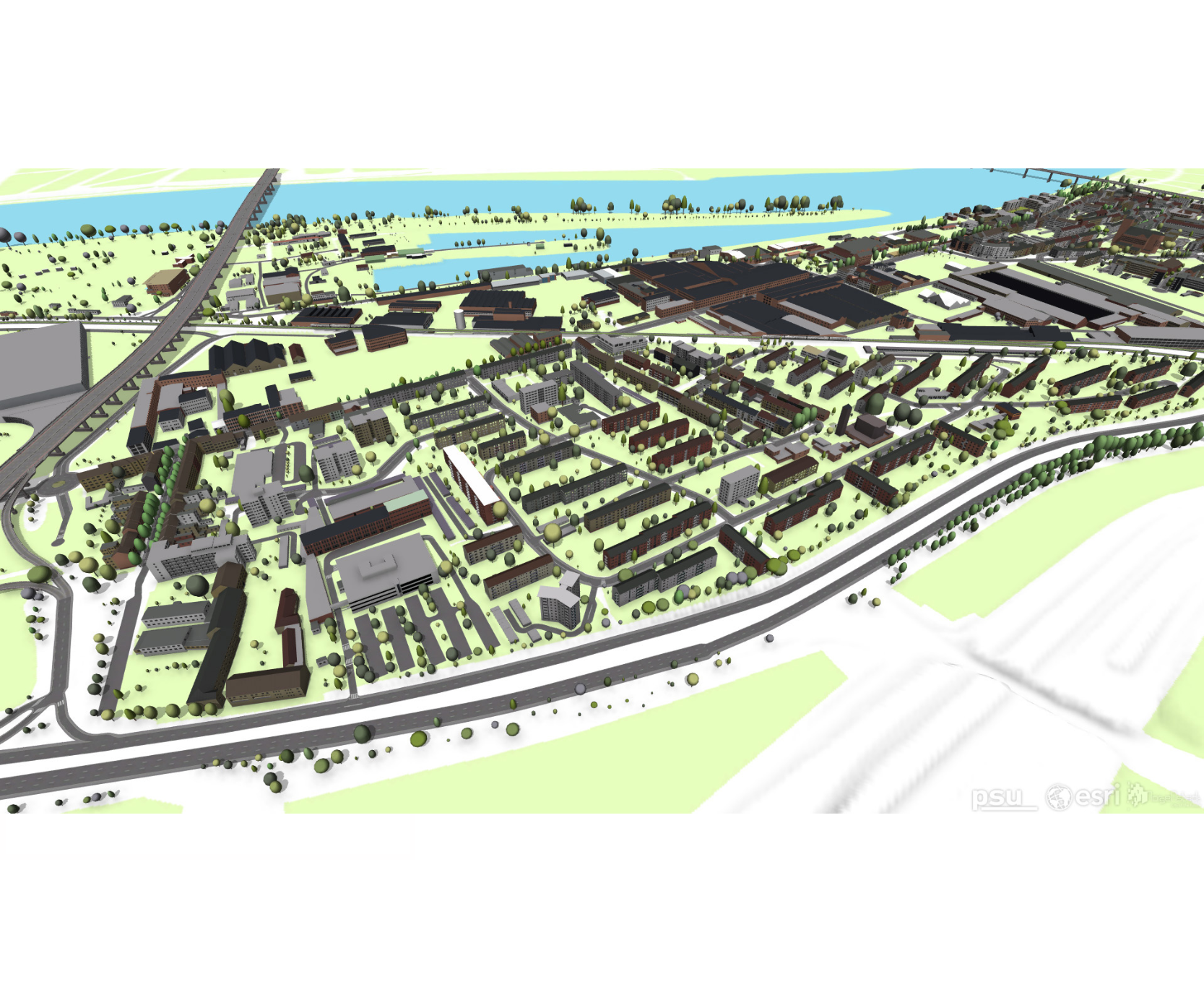

Stilisierte Darstellung des 3D-Modells in der Übersicht (Planungsszenario)

CityEngine WebScene mit Slider - Zukunftsszenario / Status Quo

Mittels CityEngine ist es möglich, Modellszenarien als „WebScenes“ zu exportieren, welche in jedem modernen Browser interaktiv in 3D betrachtet werden können. Die einzelnen Themen der WebScene sind hierbei frei ein- und ausblendbar, sowie im „Comparison Mode“ des Viewers per Slider miteinander vergleichbar. Die WebScenes können auf der cloudbasierten Esri™ ArcGIS Online® Plattform oder eigenen Servern veröffentlicht werden.

Nutzer-Oberfläche zur 2D / 3D-Bürgerbeteiligungs-Applikation Bauleitplanung

In Zusammenarbeit mit 52°North GmbH wurde eine Applikation zur Beteiligung der Bürger im Rahmen der Bauleitplanung entwickelt. Anstelle der bisher üblichen Praxis, Anregungen und Bedenken auf herkömmlichem Wege nur während der Öffnungszeiten des Rathauses abgeben zu können ist es nun möglich, jederzeit und an jedem Ort online Einsicht in die Planungsunterlagen zu nehmen und dazu in einem Online-Formular Stellung zu nehmen. Zur Veranschaulichung werden Ist- und Planzustand des Stadtmodells in 2D und 3D-Darstellung angeboten.

3D-Hochwassersimulationsdarstellung (Katastrophenszenario Deichversagen)

Auf Grundlage der von den Stadtentwässerungsbetrieben Köln bereitgestellten 10cm-Überflutungsraster wurde ein 3D-Hochwassermodell erstellt. Mit diesem können auf derselben Datengrundlage die Wasserstände in mehreren Darstellungsmodi angezeigt werden: als einfacher Wasserkörper ohne Interaktion mit Gebäuden, mittels automatischer Fassadeneinfärbung sowie als Säulendarstellung in Dezimeterskalierung.

3D-Verkehrslärmausbreitungsmodell (Tag- und Nacht-Szenarien)

3D-Gebäudeenergieszenarien

Unter Verwendung der von der Stadt Köln bereitgestellten BEST-Daten („Building Energy Specification Table“) wurden Ist-Modelle mit Energieausweis-Funktionalität erweitert. Die Energiedaten werden mittels Skript aus lokalen oder Online-Quellen den einzelnen Gebäuden dynamisch zugewiesen. Um Vergleiche zu ermöglichen, sind mehrere Energie-Szenarien auswählbar.

3D-Darstellung der geplanten Fernwärmeversorgung für den Stadtteil Köln-Mülheim Süd

In Zusammenarbeit mit Obermeyer Planen + Beraten GmbH wurden 3D-CAD-BIM Rohrleitungsdateien mittels Esri Interoperability Extension konvertiert, Sachdaten übernommen und anschließend in das 3D-CityEngine Modell integriert.
