Datengrundlagen
Die Daten aus der UVS wurden als shapefiles zur Verfügung gestellt:
- Schutzgebiete
- Biotoptypen
- FFH-LRT
- Brutvögel-Reviere und -Funktionsräume
Zudem wurden Geländemodelle (DGM) im IFC-Format, sowie der Projektbasispunkt für die Konvertierung verwendet.
Datenaufbereitung
Die aktuelle Version des BIM-Fachmodells Landschaft und Freianlage von buildingSMART Deutschland (Nov. 2024) wurde herangezogen, um das mapping der Attribute von den shapefiles zu passenden PSets in den IFC-Dateien zu erstellen. Die Attribute aus dem GIS werden den IFC-Objekten als Custom Property Sets mitgegeben. So können sich andere Fachplanende über wichtige Umweltaspekte im Projektumgriff informieren und gegebenenfalls die Planung entsprechend anpassen (um beispielsweise sensible Bereiche wie FFH-LRT auszusparen).
Datenkonvertierung

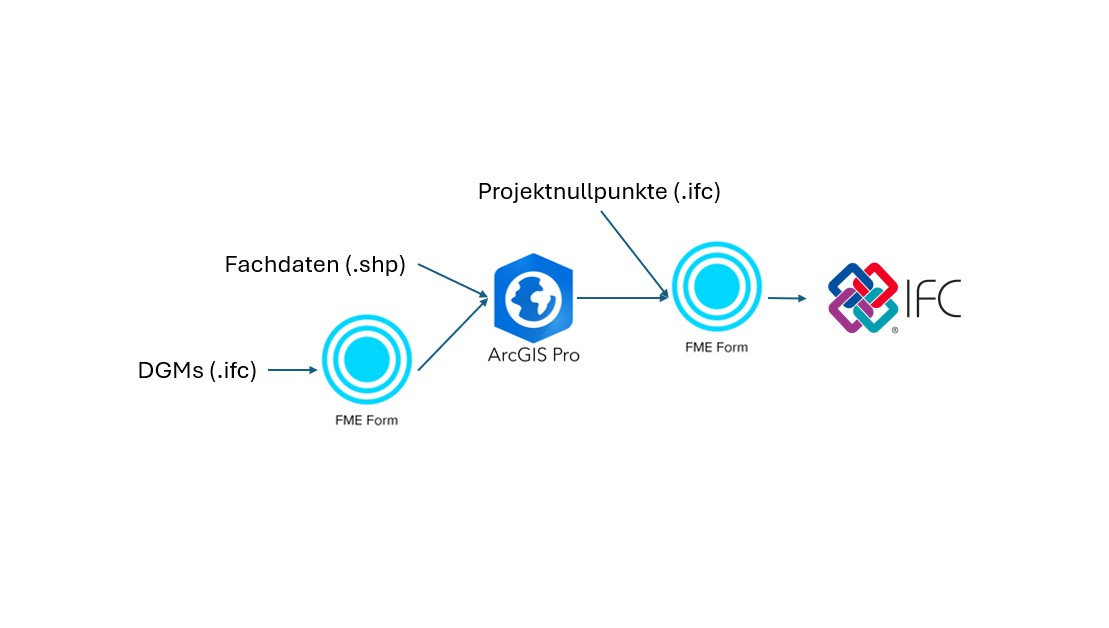

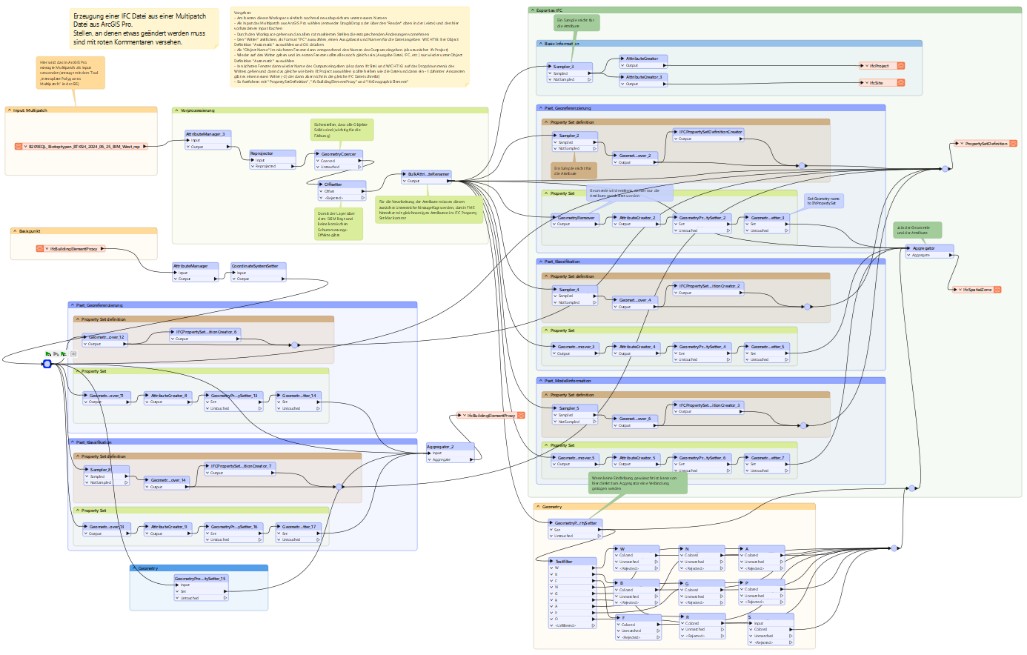

Flächenhafte Informationen aus dem GIS können im BIM-Koordinationsmodell dargestellt werden, indem die Flächen über das Oberflächenmodell drapiert und etwas angehoben werden, um Darstellungsschwierigkeiten auszuschließen. Punkthafte Informationen werden in 3D-Objekte umgewandelt, da IFC nur mit 3D Geometrien umgehen kann. Für die Konvertierung wurde sowohl ArcGIS Pro (Esri), als auch FME Form (Safe Software) angewendet.
Liefergegenstände
Die Liefergegenstände von PSU im Projekt waren die bereitgestellten Umweltdaten als konvertierte IFC Dateien (orientiert am BIM-Fachmodell Landschaft und Freianlage), der dazugehörige BAP (BIM-Abwicklungsplan) zur Dokumentation des Vorgehens sowie der Bauteilkatalog erweitert um die Objekte, PSets und Attribute der Umweltdaten.

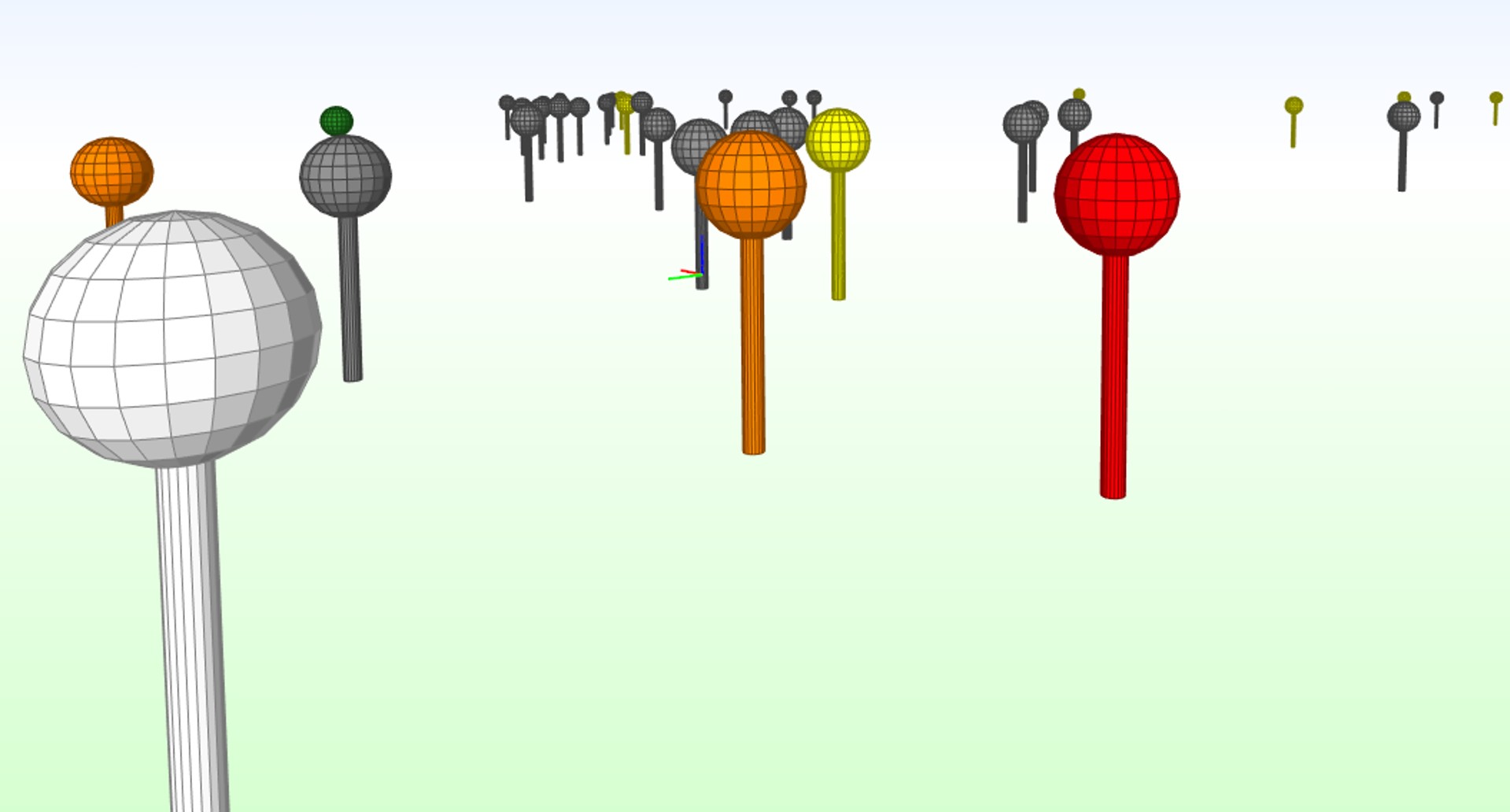

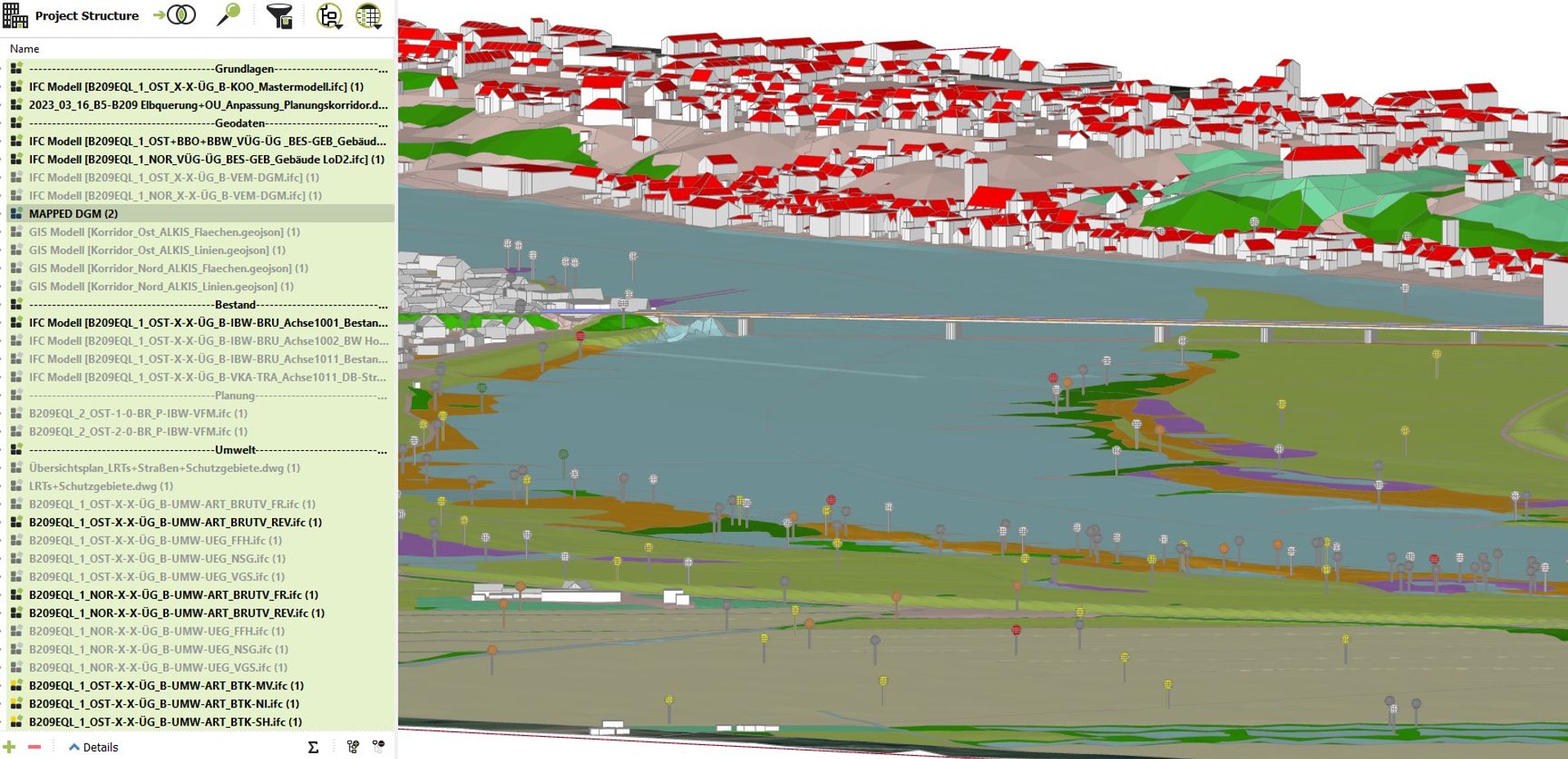

Die resultierenden IFC-Modelle lassen sich ins BIM-Koordinationsmodell einfügen und stellen so die Darstellung der Umweltdaten für andere Fachplanende sicher. Die Einfärbung der Flächen erfolgte entsprechend der Darstellungen der zugrunde liegenden konventionellen Plandokumente, um die UVS-Karten bestmöglich widerzuspiegeln. Punktdaten wurden in 3D-Objekte umgewandelt (in diesem Fall „Stecknadeln“, um die Zentren von Brutvogelrevieren darzustellen). Die Einfärbung erfolgte entsprechend dem Rote Liste Status der jeweiligen Art, um so direkt visuell einordnen zu können, welche Bereiche zu beachten sind. Für die Dokumentation der erstellten Modelle wurde der Bauteilkatalog durch die neuen Objekte und deren PSets und Attribute erweitert.
